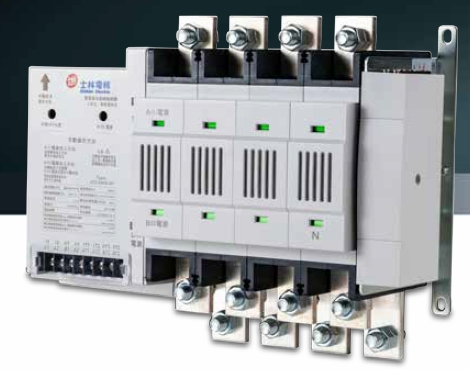

士林電機 PC級系列 電源自動切換開關（ATS-N125AF ～ ATS-N5000AF｜三段式 PC Type）
鑫榮機電有限公司專業經銷士林電機（Shihlin Electric）PC 級系列電源自動切換開關（ATS-N 系列，三段式 PC Type）。本系列專為緊急供電系統設計，可將重要負載電路於常用市電與備用電源（發電機或第二路市電）之間自動切換，符合 CNS 14437 電源自動切換開關與 IEC 60947-6-1 國際標準，廣泛應用於消防排煙與消防泵、醫療院所手術室、UPS/EPS 機房、電梯、冷鏈倉儲及半導體製程等不可短暫停電之關鍵設備。

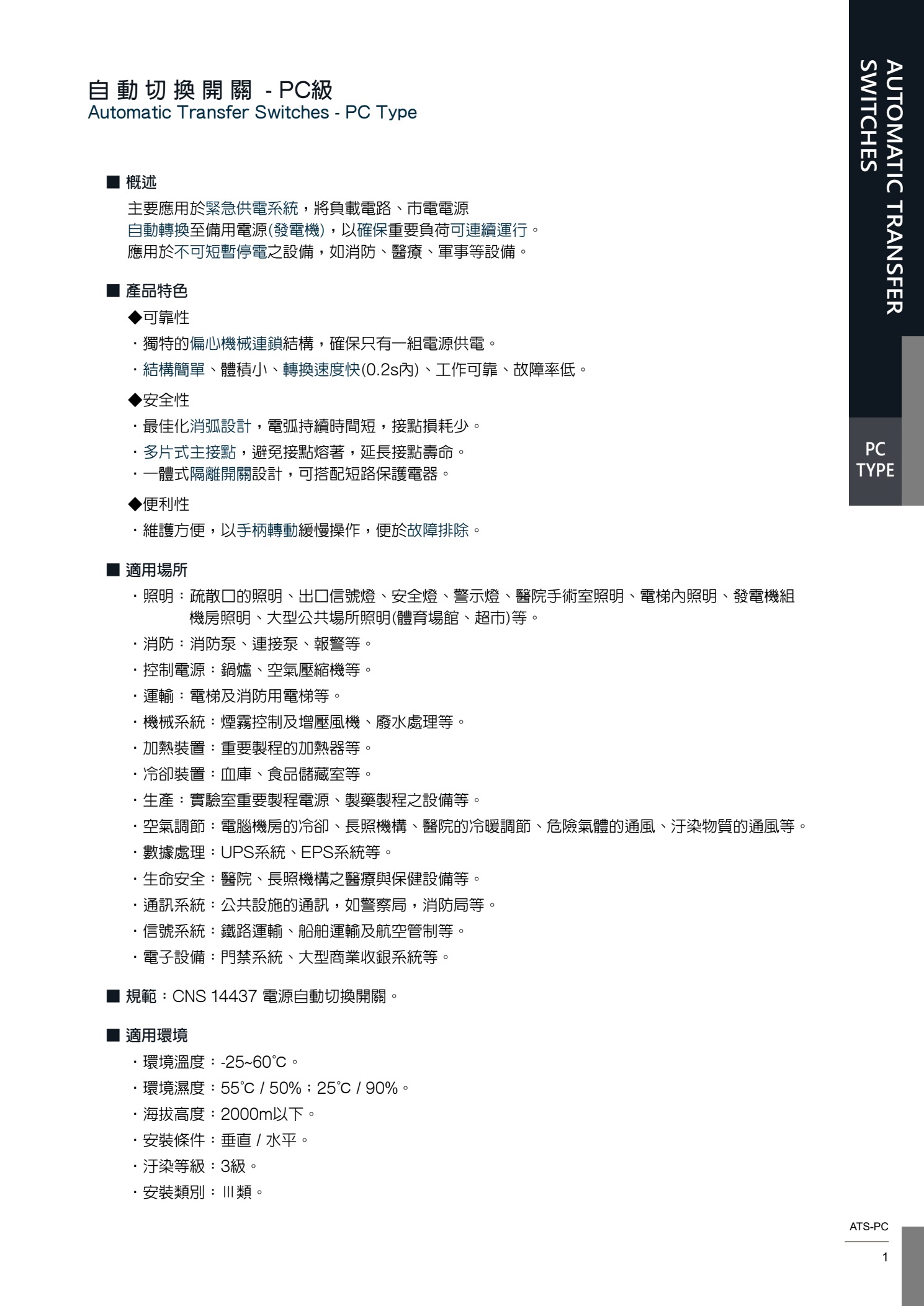

核心產品特色與安全優勢
- 高可靠性三段式（Ⅰ－雙分 OFF－Ⅱ）偏心機械連鎖：採用獨特偏心機械連鎖結構與雙分停留位置（中間 OFF 段），確保常用電源與備用電源絕對不會同時投入，結構精簡、體積小且轉換速度極快（0.2 秒內 / ≦10 Cycle）。
- 優異安全性與耐電流能力：具備最佳化消弧室設計與多片式主接點，大幅縮短電弧持續時間、防止接點熔著並延長壽命（機械壽命達 20,000 次、電氣壽命 6,000 次）；一體式隔離開關設計可搭配斷路器或熔絲作短路保護，額定限制短路電流（Iq）最高達 100kA～200kA。
- 維護便利與手動應急操作：附專用操作把手與 ON/OFF 指示窗，檢修時可以手柄緩慢轉動切換，便於現場故障排除；亦支援選配消防連動切至「雙分」斷電狀態。
- 標配 XST-6 智慧型控制器（K1～K4 選配）：隨附士林電機 XST-6 自動切換開關控制器，提供 K1（3P 一般型）、K2（4P 一般型）、K3（3P RS-485 通訊型）、K4（4P RS-485 通訊型） 四種配置。

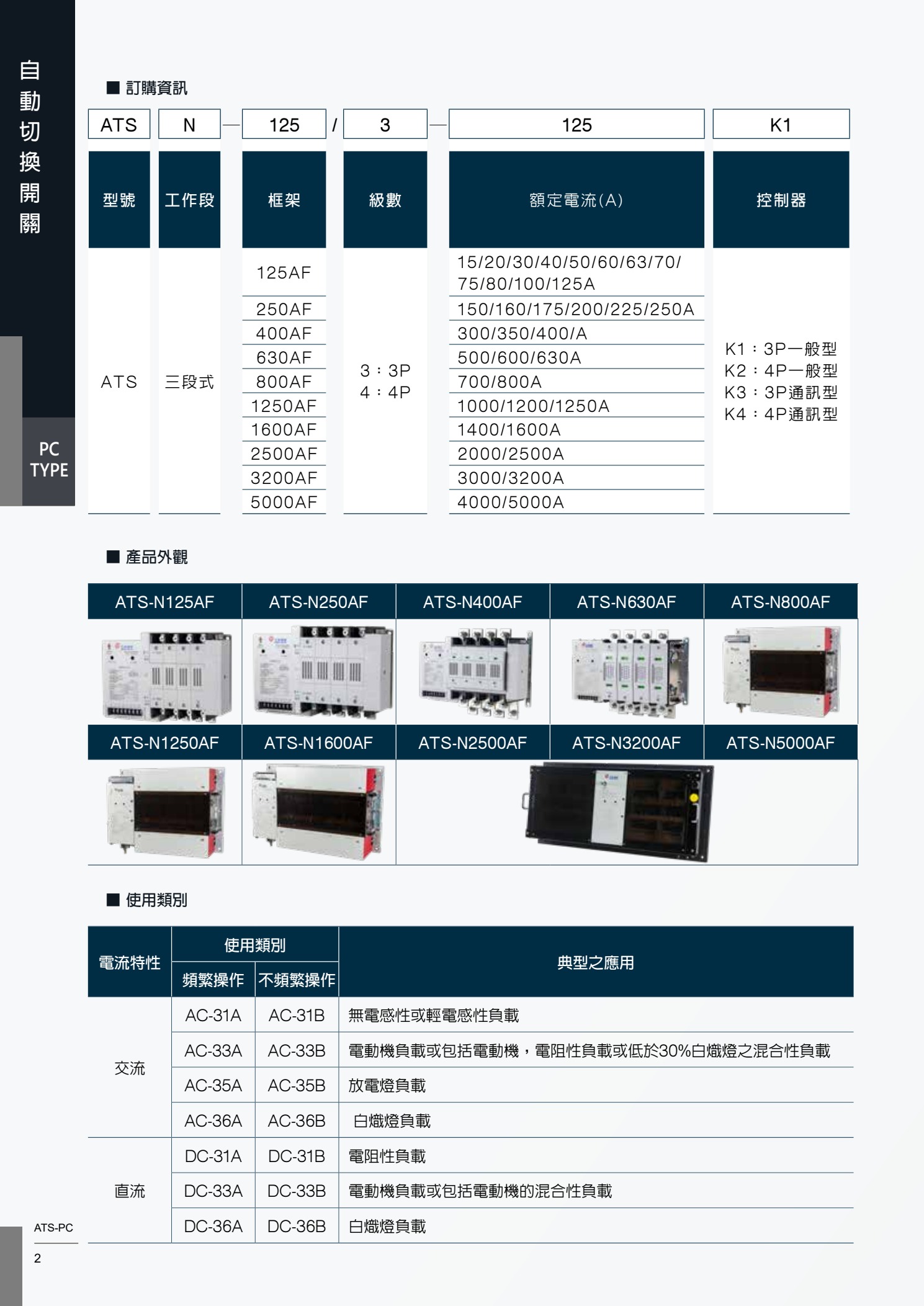

型號編碼與訂購規則說明（ATS-N 系列）
訂購型號範例：ATS N - 125 / 3 - 125 K1
- 型號與工作段（ATS N）：代表士林電機 PC 級三段式（常用－雙分－備用）自動切換開關。
- 框架容量（AF）：共 10 種框架（125AF、250AF、400AF、630AF、800AF、1250AF、1600AF、2500AF、3200AF、5000AF）。
- 極數（Pole）：
3代表 3P（三相三線）、4代表 4P（三相四線）。 - 額定電流（A）：15A ～ 5000A（依各框架對應額定電流選用）。
- 控制器代碼：
K1＝3P 一般型（配 XST-6E）、K2＝4P 一般型（配 XST-6E）、K3＝3P 通訊型（配 XST-6HE，具 RS-485 Modbus）、K4＝4P 通訊型（配 XST-6HE，具 RS-485 Modbus）。
士林電機 ATS-N 系列（PC級）全系列規格與尺寸對照表
| 型名（框架） | 極數 | 額定電流 Ie (A) | 短時間耐電流 Icw | 限制短路電流 Iq （斷路器 / 熔絲保護） |
外型尺寸 寬A × 高 × 深 (mm) | 重量 (3P / 4P) |
|---|---|---|---|---|---|---|
| ATS-N125AF | 3P / 4P | 15, 20, 30, 40, 50, 60, 63, 70, 75, 80, 100, 125A | 10 kA | 50 kA / 100 kA | 3P：248 × 200 × 112 4P：278 × 200 × 112 |
6.3 kg / 6.8 kg |
| ATS-N250AF | 3P / 4P | 125, 150, 160, 175, 200, 225, 250A | 10 kA | 50 kA / 100 kA | 3P：263 × 200 × 112 4P：298 × 200 × 112 |
6.6 kg / 7.3 kg |
| ATS-N400AF | 3P / 4P | 250, 300, 350, 400A | 15 kA | 65 kA / 120 kA | 3P：300 × 255 × 132 4P：345 × 255 × 132 |
12 kg / 15 kg |
| ATS-N630AF | 3P / 4P | 500, 600, 630A | 20 kA | 65 kA / 120 kA | 3P：345 × 248 × 150 4P：405 × 248 × 150 |
18 kg / 21 kg |
| ATS-N800AF | 3P / 4P | 700, 800A | 25 kA | 65 kA / 120 kA | 3P：410 × 395 × 160 4P：475 × 395 × 160 |
38 kg / 43 kg |
| ATS-N1250AF | 3P / 4P | 1000, 1200, 1250A | 32 kA | 65 kA / 120 kA | 3P：455 × 395 × 160 4P：535 × 395 × 160 |
46 kg / 55 kg |
| ATS-N1600AF | 3P / 4P | 1400, 1600A | 40 kA | 65 kA / 120 kA | 3P：515 × 395 × 160 4P：615 × 395 × 160 |
54 kg / 68 kg |
| ATS-N2500AF | 3P / 4P | 2000, 2500A | 50 kA | 80 kA / 150 kA | 2000A：730 × 508 × 336 2500A：890 × 508 × 336 |
95 kg / 102 kg |
| ATS-N3200AF | 3P / 4P | 3000, 3200A | 60 kA | 100 kA / 200 kA | 3P / 4P：1058 × 508 × 336 | 100 kg / 110 kg |
| ATS-N5000AF | 3P / 4P | 4000, 5000A | 80 kA | 100 kA / 200 kA | 3P / 4P：1058 × 508 × 336 | 160 kg / 180 kg |
共通電氣與環境規範
- 額定工作電壓（Ue）：AC 220V / 380V / 440V / 660V / 690V（50/60Hz）；DC 125V / 250V。
- 額定控制電壓（Us）：AC 220V 50/60Hz（正確工作範圍 85%～110% Us）。
- 額定絕緣電壓（Ui）/ 衝擊電壓（Uimp）：Ui = 1200V / Uimp = 8kV。
- 使用類別與接通啟斷容量：AC-33B（10Ie 接通 / 10Ie 啟斷，電動機與混合性負載）、DC-33B（4Ie 接通 / 4Ie 啟斷）。
- 輔助開關容量：標準配置 2a2b（AC 110V/5A、220V/3A；DC 200V/0.2A），另可訂製 4a4b（AC 250V/10A 以上）。
- 適用環境條件：環境溫度 -25℃～+60℃、海拔 2000m 以下、垂直或水平安裝、污染等級 3 級、安裝類別 Ⅲ 類。
💡 技術選型延伸必讀：想了解 PC 級一體式 ATS 與 CB 級（斷路器型）ATS 的差異與配線實務？歡迎參閱本站專文：《電源自動切換開關（ATS）選型指南：PC 級與 CB 級差異、市電對發電機切換邏輯解析》。
