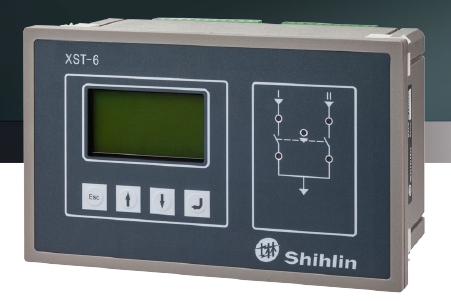

士林電機 XST-6 自動切換開關控制器（XST-6E 標準型／ XST-6HE 通訊型）

鑫榮機電有限公司供應士林電機（Shihlin Electric）XST-6 系列自動切換開關控制器。XST-6 專為搭配雙電源自動切換開關本體（適用於士林 PC 級 ATS-N 系列及 ACB 空氣斷路器型 ATS）所設計，具備欠壓、過壓、欠相、逆相序、欠頻、過頻及三相電壓不平衡等電網異常偵測與自動轉換功能，並內建消防連動雙分控制、發電機啟停延時控制與 100 筆歷史事件記錄，滿足大樓防災、工廠配電盤與中央監控系統需求。

XST-6 核心功能與產品亮點

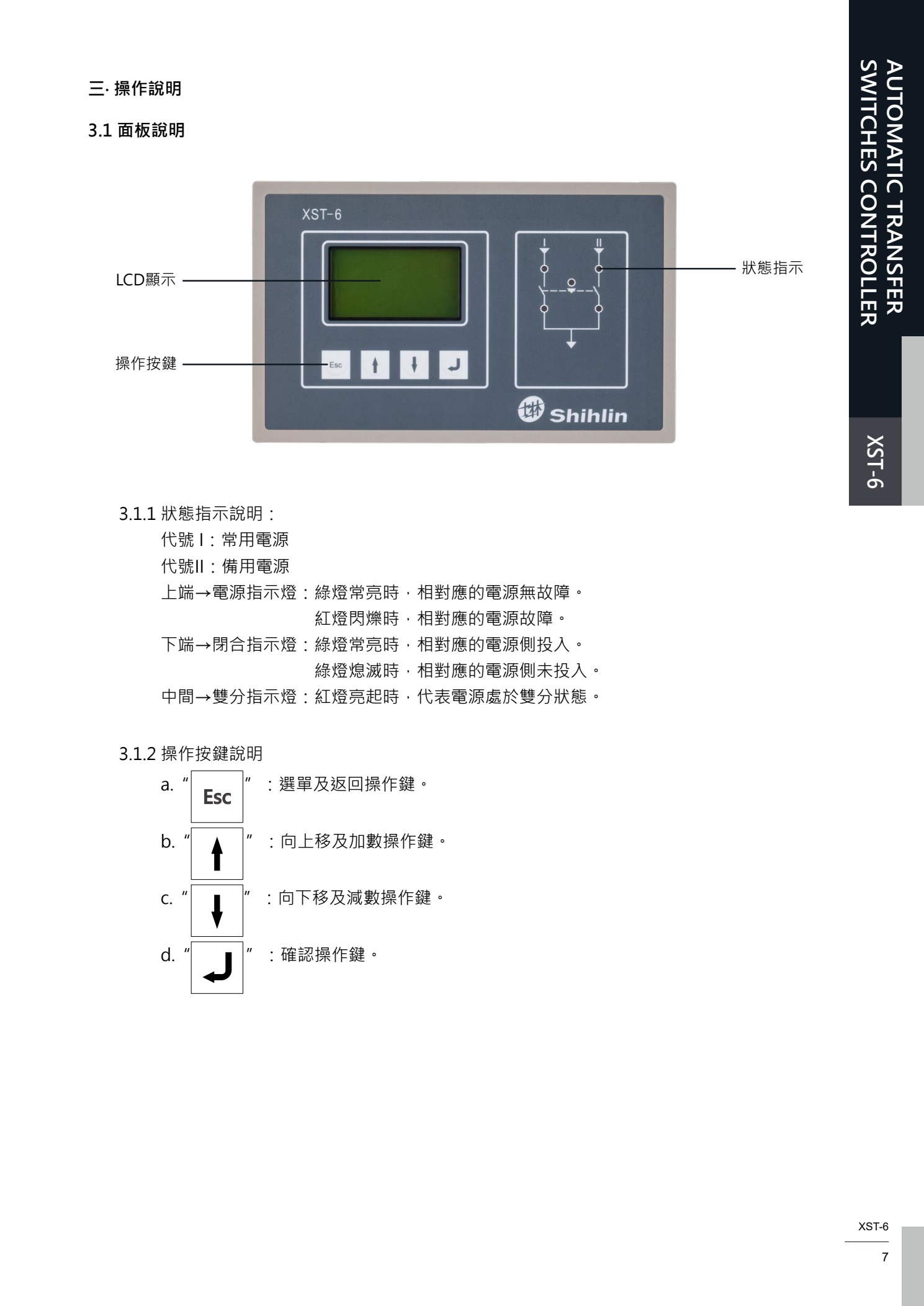

128×64 背光 LCD 與繁體中文介面：支援繁體中文、簡體中文、英文三種語言顯示，透過面板 4 顆輕觸按鍵即可設定參數並查詢兩路電源之三相電壓、頻率、相序、電壓不平衡率及負載電流（電流監測為 XST-6HE 附加選配功能）。
靈活的供電與切換邏輯：可設定為「#1 市電－#2 市電」或「#1 市電－#2 發電機」，支援「自投自復」與「自投不自復」模式，並可任意指定 I 電或 II 電為優先側電源。
多元接線系統相容：支援三相四線（3Φ4W）、三相三線（3Φ3W）、單相兩線（1Φ2W）與兩相三線（2Φ3W）配電系統；交流輸入端子間距大，最高可承受 625VAC 電壓輸入。
完整消防連動與遠程乾接點控制：內建消防啟動端子（預設 DC24V 恆壓信號或可選無源乾接點信號），一旦觸發消防信號立即強制切換至「雙分（OFF）」狀態以確保救災安全；另備有遠程投 I（R-I）、遠程投 II（R-II）、遠程雙分（R-O）控制入口。
RS-485 Modbus 通訊與過電流警報（XST-6HE 專屬）：XST-6HE 內建 RS-485（Modbus-RTU 協議，波特率 9600/19200bps）可連線至能源管理或大樓中央監控系統，並可外接 5A 二次側比流器（CT）實現三路負載電流監測與過載警報。

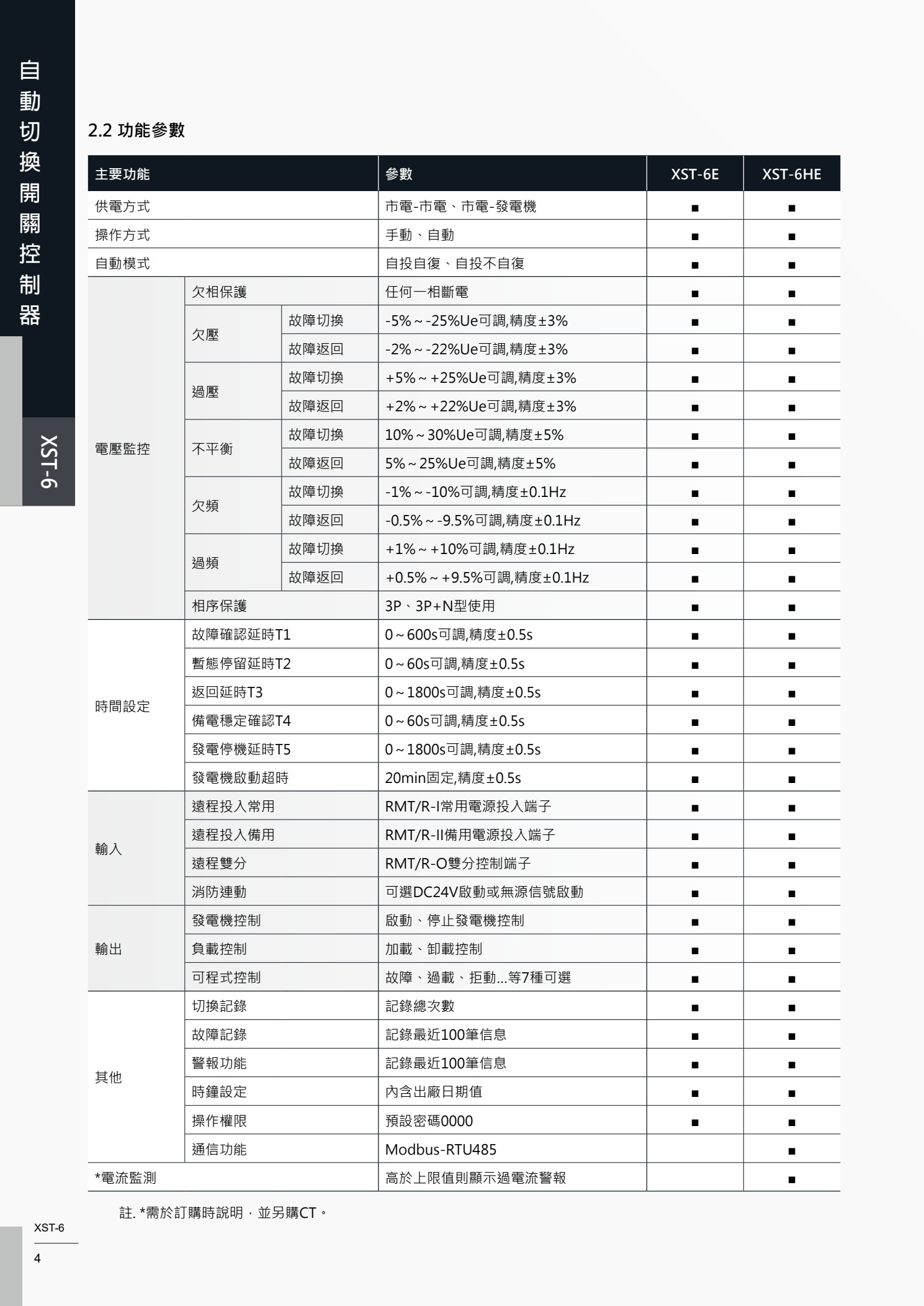

XST-6E（標準型）與 XST-6HE（通信型）規格比較表

規格項目	XST-6E（標準型）	XST-6HE（通信型）
額定工作電壓	AC 380V/220V、400V/230V、415V/240V（50/60Hz） ※ 特製品支援：AC 440V/254V、480V/277V
工作相電壓範圍與消耗功率	AC 165～300V（控制電壓：230V±15%，特製品 165～346V）｜消耗功率＜3W
電壓與頻率保護功能	欠相保護、欠壓（-5%～-25%Ue）、過壓（+5%～+25%Ue）、電壓不平衡（10%～30%Ue）、欠頻（-1%～-10%）、過頻（+1%～+10%）、逆相序保護
5 段延時設定範圍	• 故障確認延時 T1：0～600s（出廠預設 30s） • 暫態雙分停留延時 T2：0～60s（出廠預設 2s） • 故障返回延時 T3：0～1800s（出廠預設 30s） • 備電穩定確認延時 T4：0～60s（出廠預設 30s） • 發電機停機延時 T5：0～1800s（出廠預設 5min）
繼電器接點輸出容量	• 投入/跳脫控制輸出：5A 250VAC 乾接點 • 發電機啟停控制輸出（GEN）：8A 250VAC 乾接點（常開/常閉） • 負載卸載輸出（L）與可程式警報輸出（DO）：5A 230VAC / 5A 24VDC
切換與故障歷史記錄	記錄總切換次數，並保存最近 100 筆故障切換記錄與 100 筆警報事件（含日期與時間）
RS-485 通訊功能	無	具備（Modbus-RTU 協議，位址 1~247，需外接輔助電源 DC24V 5W）
三相比流器（CT）電流監測	無	選配支援（變比 25～3150A:5A 可設，具過電流警報功能，訂購時需註明）

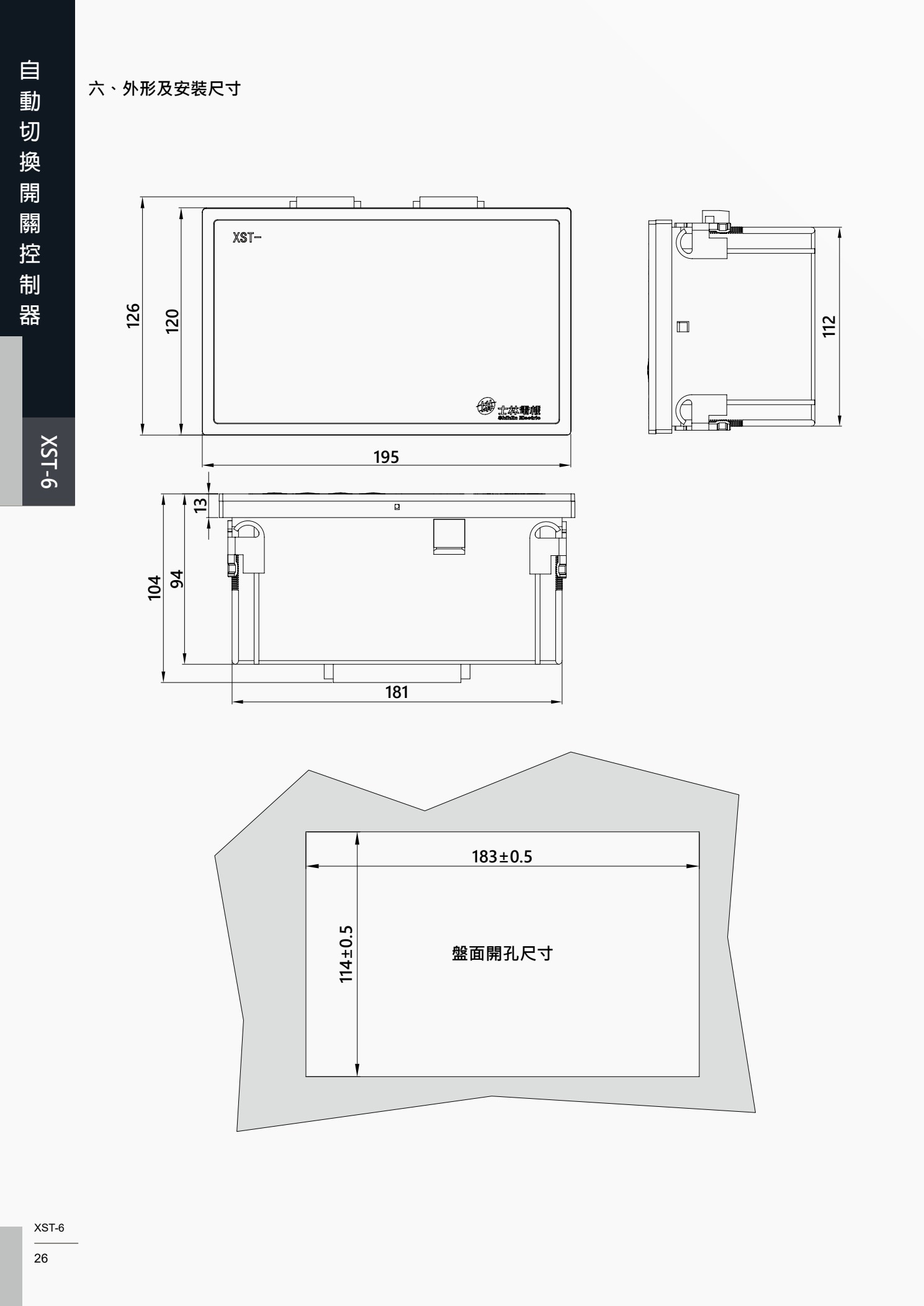

外型尺寸與盤面開孔尺寸	外型尺寸：195(W) × 126(H) × 103.6(D) mm 盤面開孔尺寸：183(W) × 114(H) mm（±0.5mm）｜重量：1.5 kg｜防護等級：IP42

XST-6HE 選配比流器（CT）規格對照表

若選購帶電流監測功能之 XST-6HE，可依 ATS 框架電流搭配對應之 5A 比流器（二次側輸出為 5A，最大不得超過 6A）：

63AF（額定 16A～63A）：搭配 75A/5A 比流器（量測範圍 7.5A～90A）
125AF（額定 80A～125A）：搭配 150A/5A 比流器（量測範圍 15A～180A）
250AF（額定 160A～250A）：搭配 300A/5A 比流器（量測範圍 30A～360A）
500AF（額定 350A～500A）：搭配 600A/5A 比流器（量測範圍 60A～720A）
800AF（額定 630A～800A）：搭配 1000A/5A 比流器（量測範圍 100A～1200A）
1250AF（額定 1000A～1250A）：搭配 1500A/5A 比流器（量測範圍 150A～1800A）
2500AF（額定 1600A～2500A）：搭配 3000A/5A 比流器（量測範圍 300A～3600A）
5000AF（額定 3200A～5000A）：搭配 6300A/5A 比流器（量測範圍 630A～7560A）

💡 技術選型延伸必讀：想深入了解 ATS 切換延時設定與配電盤整合要點？請參考：《電源自動切換開關（ATS）選型指南：PC 級與 CB 級差異、市電對發電機切換邏輯解析》。

📞 士林電機 XST-6 控制器單購／維修替換詢價（鑫榮機電）

請告知您需要標準型（XST-6E）或通訊型（XST-6HE，是否需含電流監測與比流器 CT）及系統電壓（如標準 220/380V 或特規 277/480V），歡迎隨時聯繫我們：
• 電話詢價：(02) 2337-8211 ／傳真：(02) 2309-5061
• 官方 LINE 即時傳圖詢價：點此加入 @191taqrg
• 線上表單：前往聯絡我們頁面 ATS-PC級控制器XST-6型錄 (2024.11)
